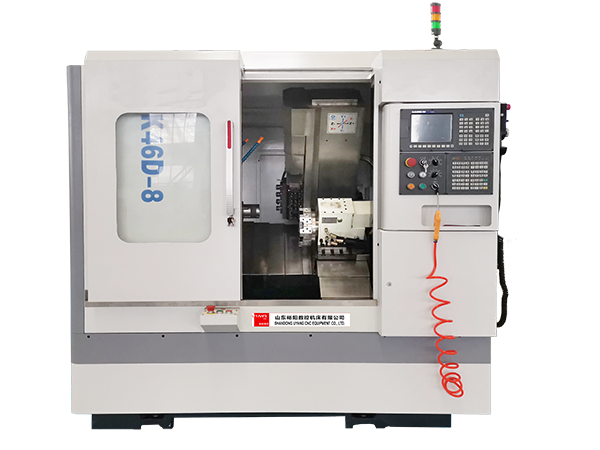

産品介紹
斜床身數控車床作為高精度、高能效的自動化加工設備，憑借其獨特的設計與性能優勢，廣泛應用于航空、電子、鐘表、汽車制造等精密加工領域。
核心特性
1、結構穩定性：斜床身設計通過45°至60°的傾斜角度，使切削力沿床身直接傳導至地基，顯著提升抗彎、抗扭剛性和加工穩定性。該結構尤其适合大中型零件或高精度要求的加工場景，有效降低因重力或振動導緻的精度偏差。
2、排屑效率優化：傾斜導軌設計可自動引導鐵屑至排屑機，避免積屑導緻的導軌熱變形與精度損失。此特性在批量化生産中尤為重要，可減少因鐵屑堆積引發的工件報廢風險。
3、多工藝集成能力：配備多工位刀塔或動力刀塔後，可實現車削、銑削、鑽孔、攻絲等複合加工，滿足複雜零件的一站式加工需求，顯著提升生産效率。
應用場景
1、精密零件加工：适用于航空發動機葉片、電子連接器、鐘表齒輪等高精度回轉體零件的批量生産，可穩定加工内外圓、錐面、球面、螺紋及複雜曲面。
2、難加工材料處理：針對高溫合金、钛合金、不鏽鋼等高強度材料，通過優化主軸扭矩與剛性設計，實現快速粗加工與精密光整加工的結合。
3、自動化産線配套：可選配液壓卡盤、尾座及自動上下料系統，無縫集成至柔性制造單元（FMS），适配汽車零部件、醫療器械等行業的智能化生産需求。
技術優勢
1、高剛性床身設計：采用整體鑄造的高級鑄鐵床身，結合回火工藝去除内應力，确保長期使用中的精度穩定性。X、Z軸導軌采用高精度線性導軌，全行程直線度經過嚴格校準。
2、主軸系統優化：主軸配置高精度軸承組，支持高速旋轉與重載切削。部分機型搭載直驅電機或齒輪傳動系統，兼顧高速加工與低速大扭矩輸出需求。
3、智能控制系統：兼容主流數控系統（如新代、廣數、發那科等），支持直線插補、圓弧插補及動态補償功能。通過編程實現複雜軌迹的精準控制，降低人工幹預需求。
斜床身數控車床價格受以下因素影響
1、質量與配置：高品質的斜床身數控車床采用優質技術和高性能材料，其生産流程和質量檢驗标準更為嚴格，導緻成本增加。
2、品牌效應：知名品牌的車床由于其在品質保證和企業文化方面的優勢，通常價格較高。
3、功能和技術：具備更多附加功能和技術的數控車床，如高精度、高自動化、智能化控制等，價格會更高。
4、材料成本：高質量的原材料和配件價格較高，直接影響到車床的成本和售價。不同供應商和采購批量也會影響材料成本。
5、産地和運輸成本：生産地與消費市場的距離會影響運輸成本，進而影響售價。産地較遠時，運輸費用增加，車床價格也會相應提高。
6、系統與配件：數控系統的品牌和性能、液壓電器元件的選擇、是否為全閉環控制等配置因素，都會對價格産生影響。
7、售後服務：提供完善售後服務的廠家可能會增加機床的成本，這部分成本會體現在售價上。完善的售後服務能夠提高用戶的購買信心。
|

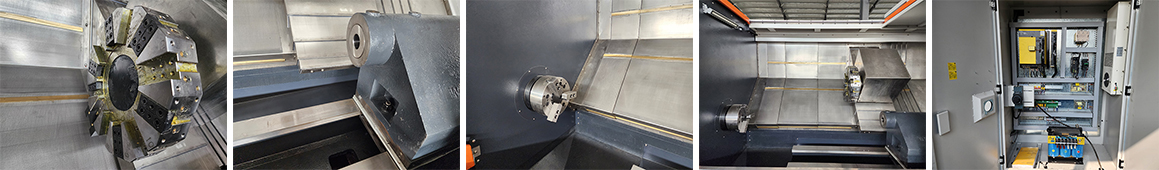

基本配置： 廣數GSK980TDI系統 三爪中空液壓卡盤 12工位液壓刀塔 液壓尾座 自動移動尾座 伺服主軸電機 自動潤滑系統 自動冷卻系統 全防護罩 鍊式排屑機 |
Standard Accessories： Controller：GSK980TDI Hydraulic Hollow 3-jaw chuck 12T Hydraulic turret Hydraulic Tailstock Tailstock auto movement Servo spindle motor Auto lubrication system Auto Cooling system Full splash cover Chain Type Chip Conveyor |
|
可選配置： FANUC、SIEMENS等其他系統 12工位(Y軸)動力刀塔， 可編程尾座 液壓中心架 送料機 對刀儀 |
Optional Accessories： FANUC、SIEMENS or other brand controller 12T (Y axis) Powered Turret Programmable Tailstock Hydraulic Center Rest Bar Feeder Tool Setting |
|
技術參數 |
Specifications |
Unit |
TC4558 |
TC4563 |
|
床身角度 |
Bed incline |
|
45° |
45° |
|
床身上回轉直徑 |
Cutting capacity over bed |
mm |
Φ580 |
Φ630 |
|
溜闆上回轉直徑 |
Cutting capacity over support |
mm |
Φ400 |
Φ430 |
|
最大工件長度 |
Max workpiece length |
mm |
1000/1500/2000/3000 |
|
|
卡盤尺寸 |
Chuck size |
|
A2-8 10” |
A2-8 10” / A2-11 12” |
|
主電機功率 |
Spindle power |
kw |
15-18.5 |
15-18.5 |
|
主軸轉速 |
Spindle speeds |
rpm |
2600 |
2600 |
|
主軸通孔 |
Spindle bore |
mm |
Φ87 |
Φ87 |
|
通過棒料直徑 |
Through-spindle draw tube bore |
mm |
Φ72 |
Φ72 |
|
X軸伺服電機扭矩 |
X axis servo motor |
NM |
22 |
22 |
|
X 軸行程 |
X travel |
mm |
320 |
320 |
|
Z 軸伺服電機扭矩 |
Z axis servo motor |
NM |
22 |
22 |
|
Z軸行程 |
Z travel |
mm |
1000/1500/2000/3000 |
|
|
刀塔容量 |
Turret capacity |
|
12pcs |
12pcs |
|
刀杆尺寸 |
Standard handle size |
mm |
25×25 |
25×25 |
|
尾座套筒直徑 |
Tailstock sleeve diameter |
mm |
Φ100 |
Φ100 |
|
尾座套筒行程 |
Tailstock sleeve travel |
mm |
120 |
120 |
|
尾座行程 |
Tailstock travel |
mm |
700/1200/1700/2700 |
|
|
尾座套筒錐度 |
Tailstock taper |
|
MT5 |
MT5 |
|
定位精度 |
Positioning accuracy |
mm |
0.01 |
0.01 |
|
重複定位精度 |
Repeatability accuracy |
mm |
0.008 |
0.008 |
|
機床尺寸 |
Overall dimensions |
m |
5.1/5.6/6.2/7.3×2.3×2.5 |
|
|
機床重量 |
Weight |
kg |
5500/6900/8200/10800 |
5800/7200/8500/11200 |
